AHRENS – 40 Meter hohe Verantwortung: Kaminspezialist erneuert Stahlschornsteine am LKH-Univ. Klinikum Graz

Zwei neue, freistehende Stahl-Schornsteinanlagen sichern eine wichtige technische Infrastruktur des Universitätsklinikums. Umgesetzt wurde das bei laufendem Krankenhausbetrieb.

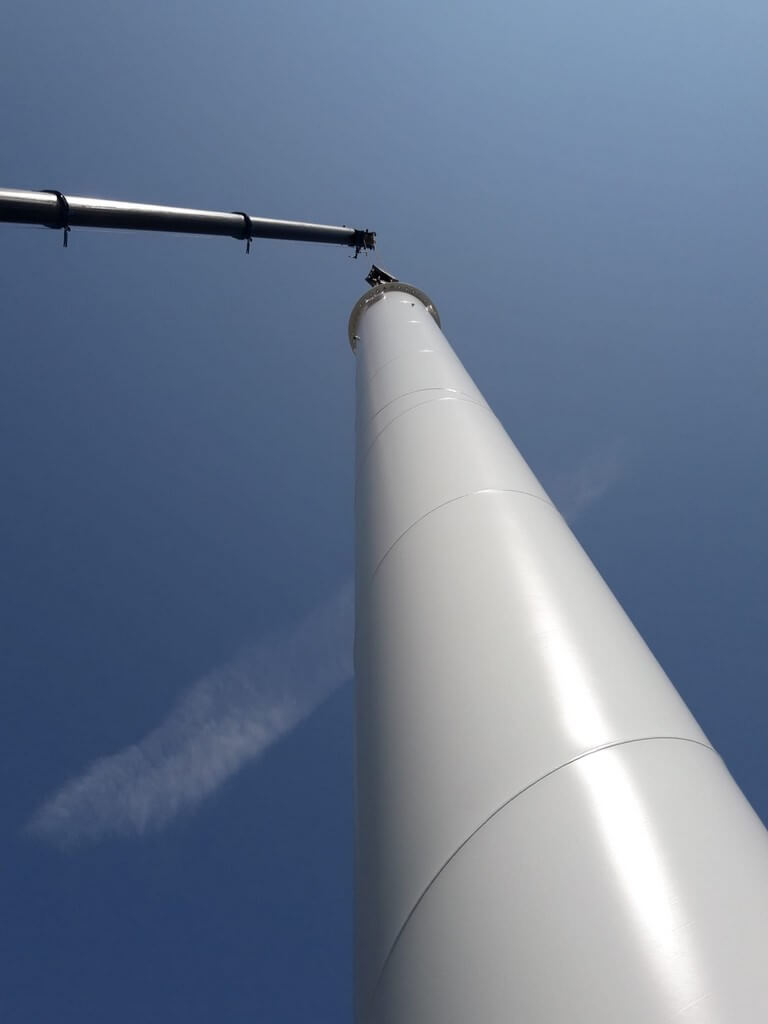

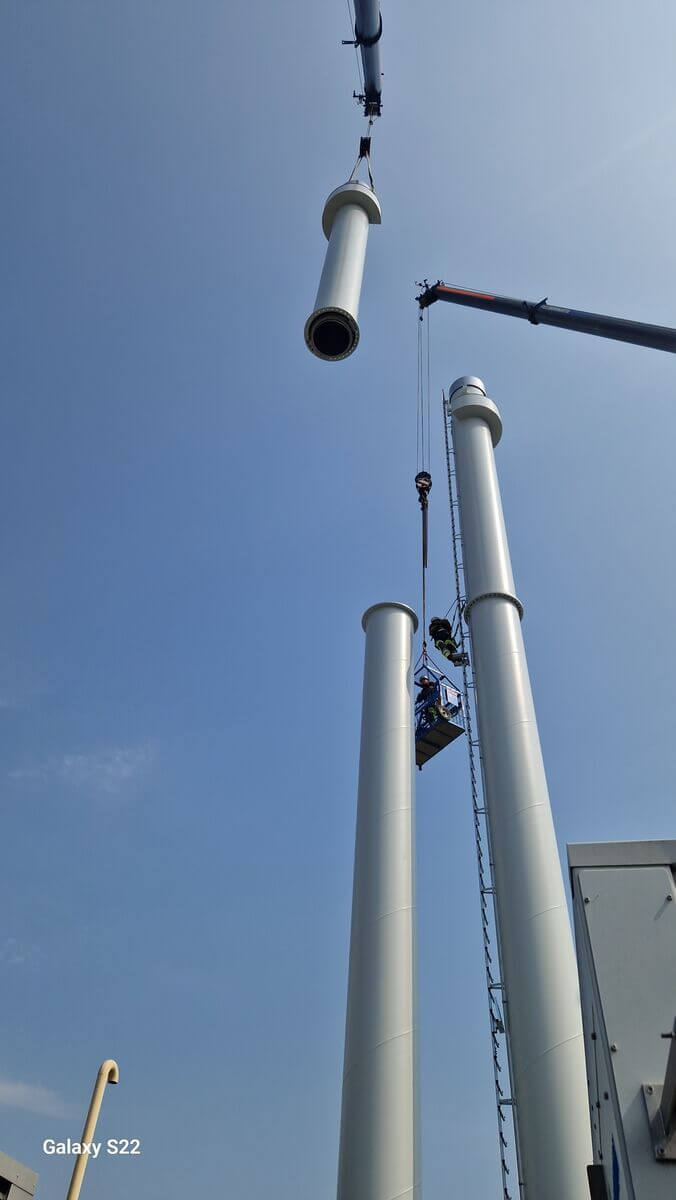

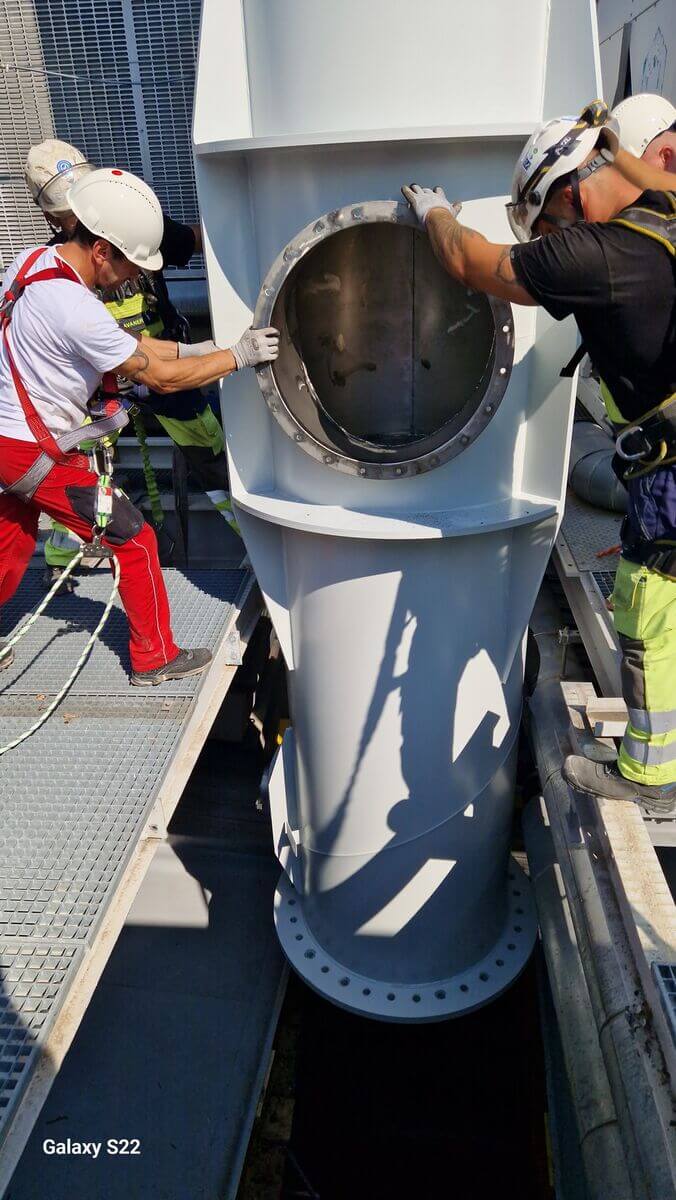

Wieselburg/Graz. Zwei beinahe 40 Jahre alte Stahlschornsteine am LKH-Univ. Klinikum Graz wurden durchneue, freistehende Stahl-Schornsteinanlagen ersetzt. Mit Planung, Lieferung, Baumeisterarbeiten und Errichtung wurde AHRENS Schornsteintechnik betraut.

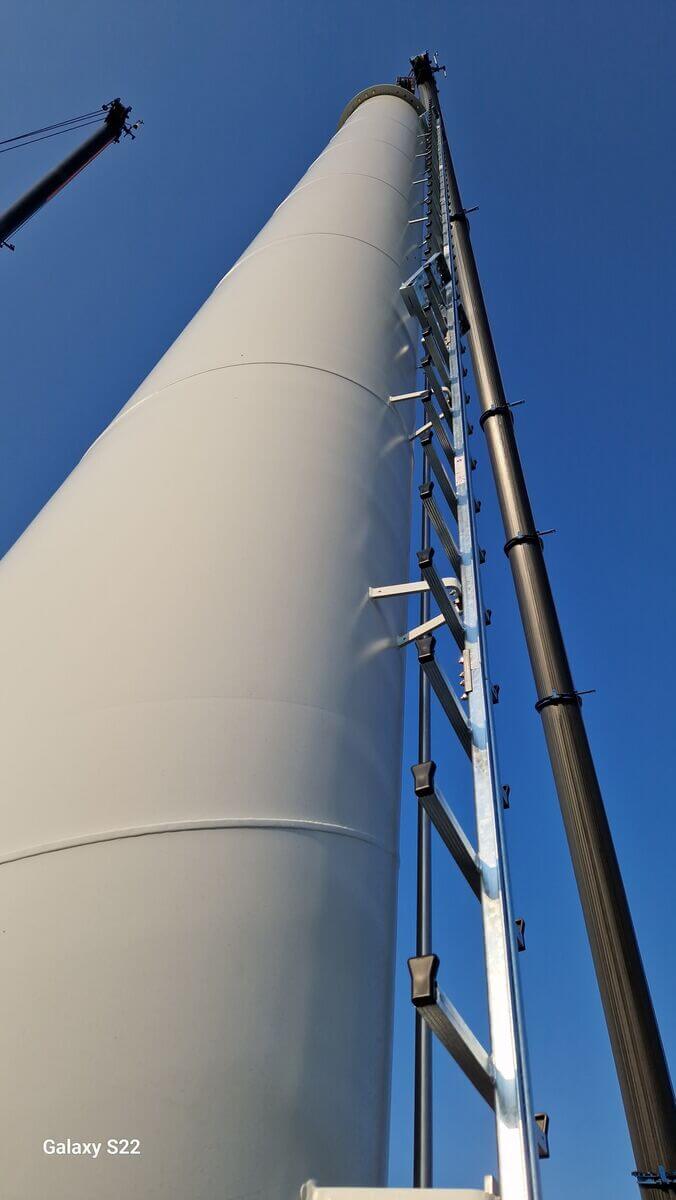

Die Dimensionen des Projektes sind beachtlich: Beide Anlagen erreichen eine Höhe von rund 40 Metern und verfügen über einen Außendurchmesser von jeweils 1 Meter.

Die Herausforderung lag jedoch nicht allein in der Größe der Schornsteine. Die Arbeiten mussten eng mit der bestehenden Gebäudestruktur so wie der technischen Infrastruktur abgestimmt werden. Und das während des laufenden Betriebs im Krankenhaus.

Bestehende Substanz weiter genutzt

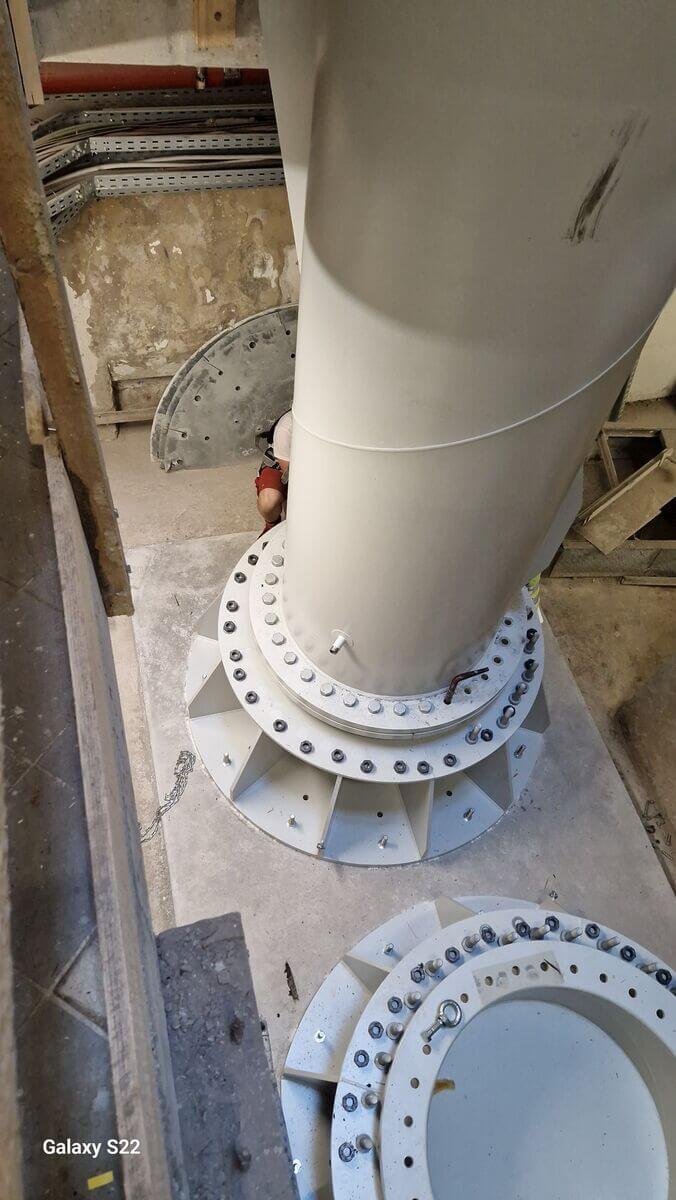

Ein wesentlicher Bestandteil der Planung war die Frage, ob die bestehenden Fundamente der rund 40 Jahre alten Anlagen weiterhin verwendet werden können.

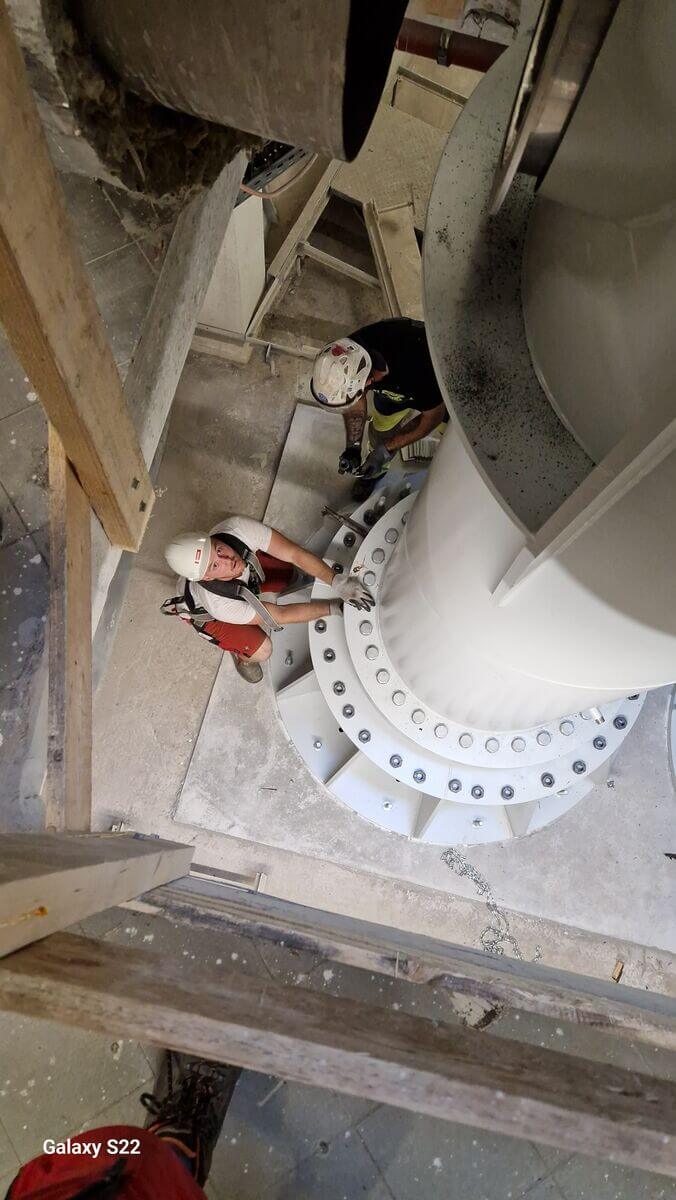

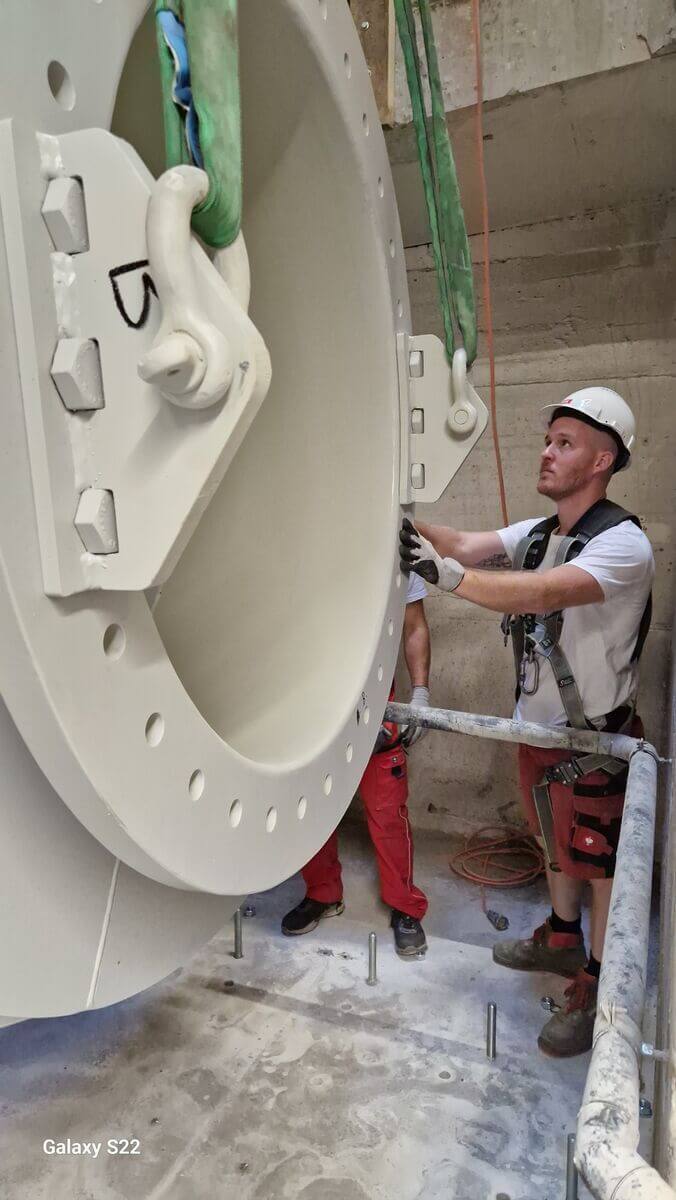

Nach eingehender technischer Prüfung wurden die Fundamente an die Anforderungen der neuen Schornsteinanlagen angepasst. Dadurch konnte auf einen vollständigen Abtrag und eine komplette Neuerrichtung verzichtet werden.

Neben den Arbeiten an den Fundamenten waren zahlreiche weitere Eingriffe in den Bestand erforderlich. Dazu zählten unter anderem Decken- und Dachdurchbrüche, Anpassungen bestehender Zwischenebenen sowie Adaptierungen bei Rauchrohren und Blitzschutz.

Damit umfasste das Projekt deutlich mehr als den bloßen Austausch zweier Schornsteine.

Wind und Schwingungen als technische Herausforderung

Bei freistehenden Schornsteinen mit einer Höhe von rund 40 Metern spielen Windbelastungen eine zentrale Rolle.

Die neuen Stahl-Schornsteinanlagen wurden daher entsprechend den zu erwartenden statischen und dynamischen Windeinwirkungen bemessen.

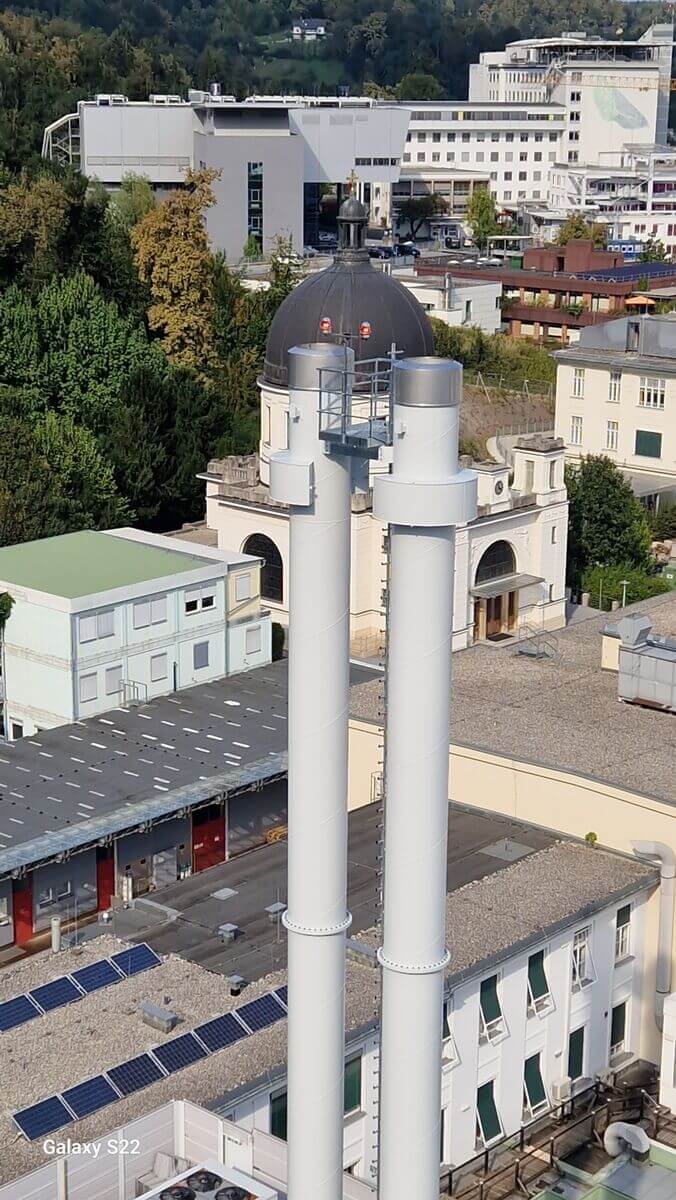

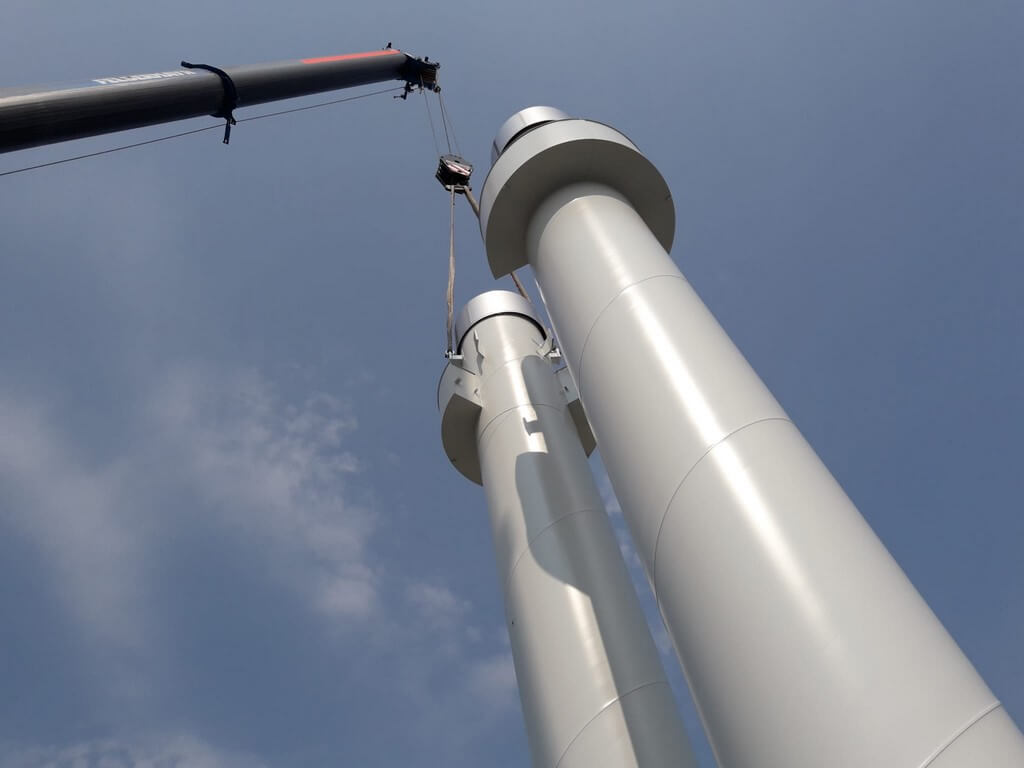

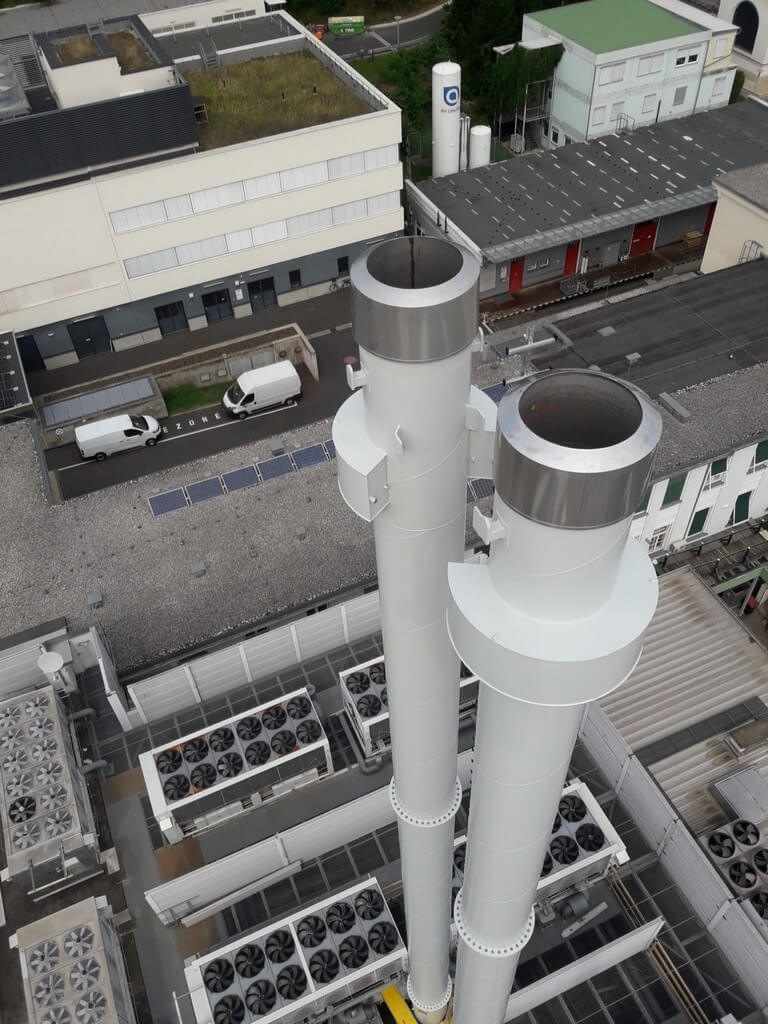

Um starke Querschwingungen zu reduzieren, wurden die Anlagen mit hydraulischen Schwingungsdämpfern ausgestattet. Zusätzlich wurden die beiden Schornsteine miteinander gekoppelt.

Die Maßnahmen gewährleisten auch unter anspruchsvollen Windbedingungen einen sicheren Betrieb der Anlagen.

„Gerade bei einem Projekt wie dem LKH-Univ. Klinikum Graz zeigt sich, dass moderne Schornsteintechnik weit über die eigentliche Schornsteinanlage hinausgeht. Windbelastung, Statik, bestehende Gebäudestrukturen, Baumeisterarbeiten und der laufende Krankenhausbetrieb mussten von Beginn an gemeinsam betrachtet werden. Unsere Aufgabe war es, daraus eine sichere, technisch durchdachte und wirtschaftliche Gesamtlösung zu entwickeln.“, stellt Bmst. Ing. Edmund Drohojowski, MSc, gew. Geschäftsführer von AHRENS fest.

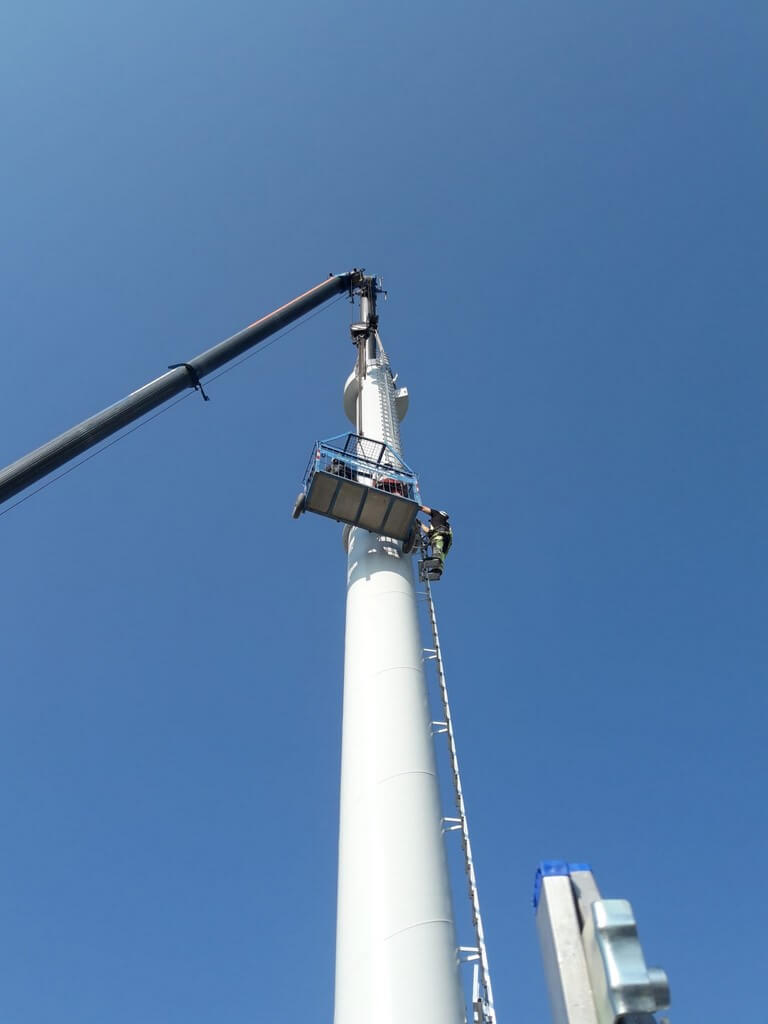

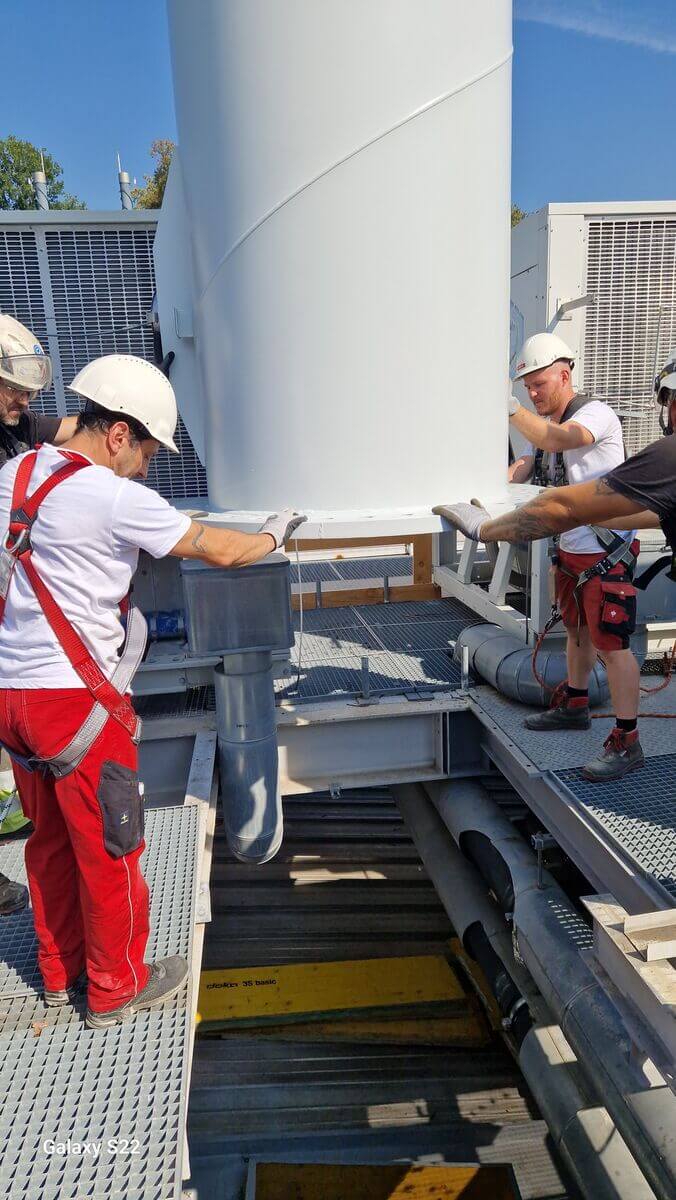

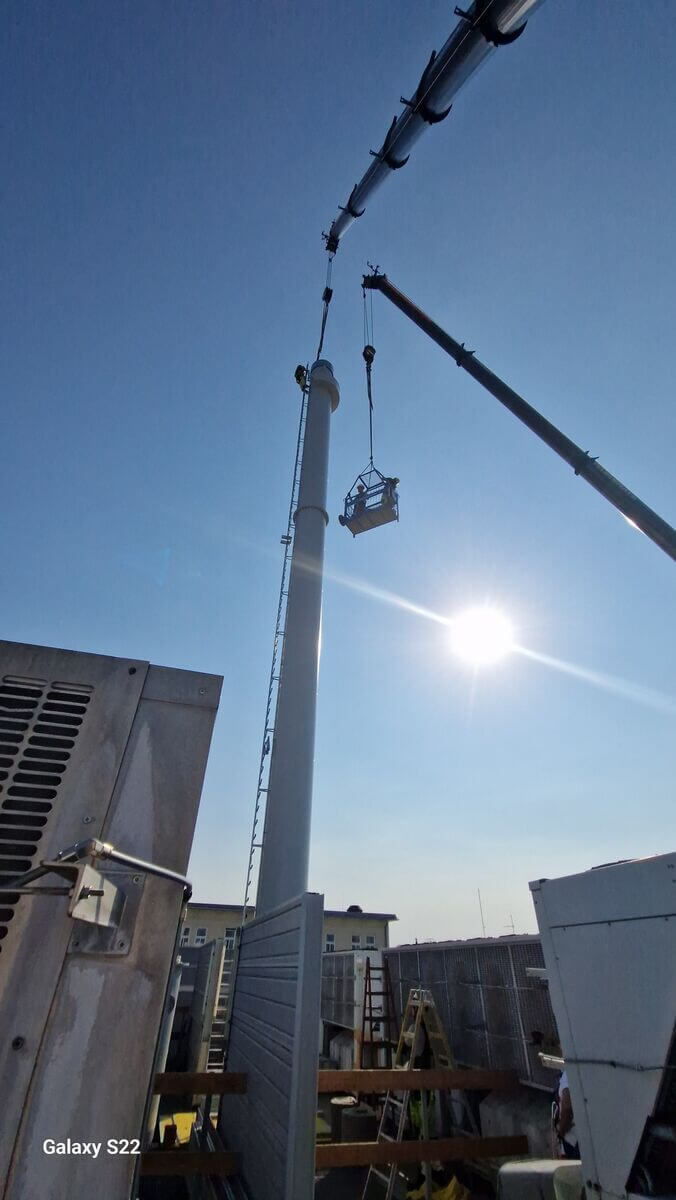

Errichtung bei laufendem Krankenhausbetrieb

Eine besondere organisatorische Herausforderung stellte die Umsetzung bei laufendem Betrieb des LKH-Univ. Klinikums Graz dar.

Die Baumeister- und Errichtungsarbeiten wurden daher in enger Zusammenarbeit mit den zuständigen Abteilungen der KAGes geplant und koordiniert.

Ziel war es, die notwendigen Arbeiten sicher und effizient durchzuführen und gleichzeitig die Abläufe des Krankenhauses möglichst wenig zu beeinträchtigen.

Sichere Wärmeversorgung für das Universitätsklinikum

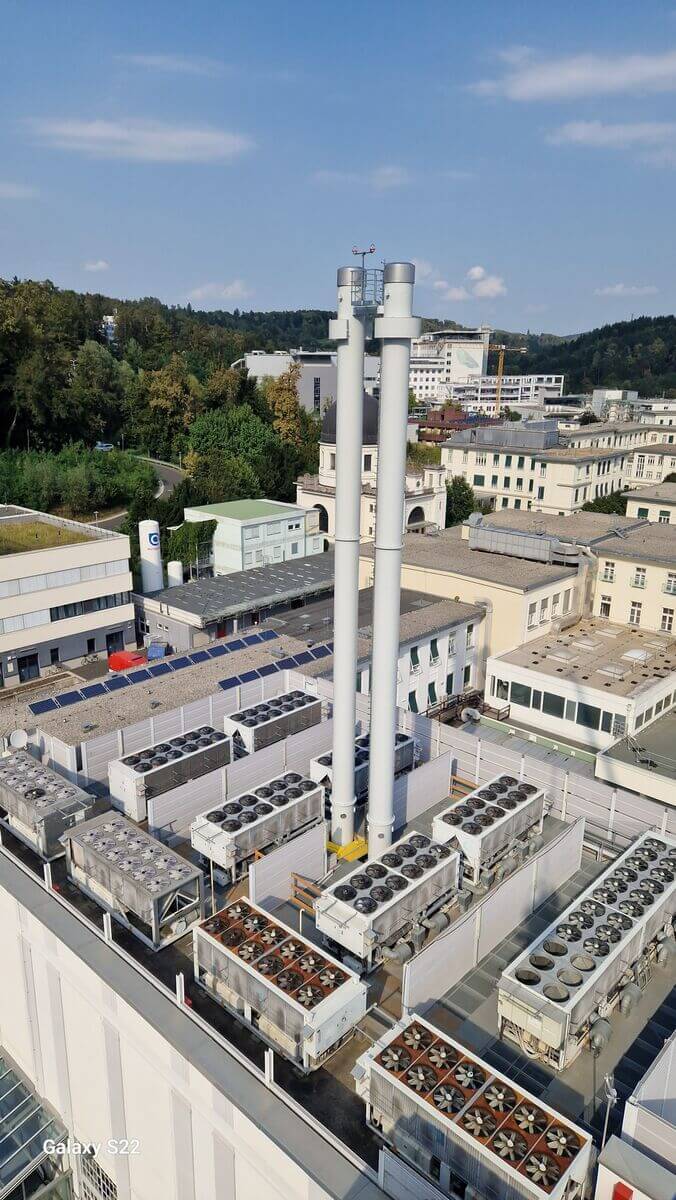

Mit den beiden neuen freistehenden Stahl-Schornsteinanlagen wurde eine wichtige technische Infrastruktur des LKH-Univ. Klinikums Graz erneuert.

Die Anlagen tragen dazu bei, die sichere Wärmeversorgung des Klinikums langfristig zu gewährleisten.
